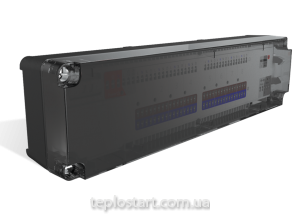

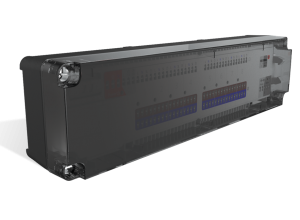

Ведущий 8-ми зонный центр коммутации Salus KL08NSB

Контроллер отопления SALUS Controls KL08NSB используется как центр коммутации комнатных терморегуляторов с термоэлектрическими сервоприводами. Возможно управление циркуляционным насосом отопления и котлом управления для большей экономии!

Свойства

• Беспотенциальное подключение насоса
• Беспотенциальное подключение котла
• Возможность подключения как нормально замкнутых, так и нормально разомкнутых сервоприводов
• Соединение за счет технологии PLUG-IN
• LED - индикация
• Защитные элементы для монтажа
• Внешние часы (опционально)
• Функция NSB
• Возможность подключения 8 регуляторов - 2 группы по 4 регулятора
• До 4-х сервоприводов на каждый терморегулятор
• Возможность подключения расширительного модуля KL04NSB
• Возможность подключения регуляторов "старшей" серии EXPERT

Характеристики

• Питание :     230 VAC
• Переменный ток:     3A
• Выход:     230 VAC/50Hz
• Размер (мм):     W-355 H-83 D-67

Соответствие продукции

Salus KL08NSB отвечает требованиям ЕС и соответствует следующим директивам ЕС:

• Директиве по электромагнитной совместимости 2004/108/EC
• Директиве по низкому напряжению 2006/95/EC

ПОДКЛЮЧЕНИЕ KL08NSB

Применение центра коммутации KL08NSB обеспечивает простое и безопасное подключение терморегуляторов и сервоприводов.
Ниже описано три возможные конфигурации подключения:

• Две группы по 4 регулятора - например, в одной группе VS30 (1 шт.) + VS35 (до 3 шт.)
• Три группы по 4 регулятора, третья группа подключается к KL04NSB.
• Одна группа - Один регулятор VS30 (ведущий), который управляет функцией NSB (понижения) на остальных 7-ми регуляторах VS35. Для этого нужно установить перемычки 1-4 и 5-8, находящееся на сером поле, рядом с подключением проводов питания центра коммутации. Если дополнительный модуль KL04NSB подсоединяется к KL08NSB, он не входит в эту конфигурацию и отдельный VS30 мастер термостат будет управлять группой VS35 термостатов, подключенных к KL04NSB на зоны с 9 до 12.

Индикация LED

для теплых полов, для котлов, для радиаторов

230V AC 50Hz

355/83/67

3

проводные

• Тип подключения проводные
