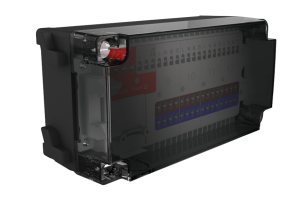

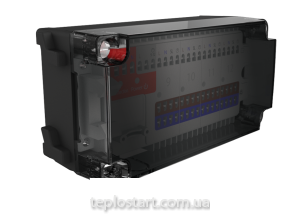

Модуль 4-зонный ведущий расширяющий 230V Salus KL04NSB

Контроллер отопления SALUS Controls KL04NSB используется как центр коммутации комнатных терморегуляторов с термоэлектрическими сервоприводами. Может использоваться как модуль расширения управления зонами отопления с контроллером SALUS Controls KL08NSB.

Свойства

• Возможность подключения как нормально закрытых, так и нормально открытых сервоприводов
• Соединение за счет технологии PLUG-IN
• LED - индикация
• Защитные элементы для монтажа
• Внешние часы (опционально)
• Функция NSB
• Возможность подключения 4-х регуляторов
• До 4-х сервоприводов на каждый терморегулятор
• Возможность использования как расширитель для KL08NSB
• Возможность подключения регуляторов серии EXPERT

Характеристики

• Питание : 230V
• Переменный ток : 3A
• Выход: 230V AC 50Hz
• Размер (мм): 163x85x65

Соответствие продукции

Salus KL04NSB отвечает требованиям ЕС и соответствует следующим директивам ЕС:

• Директиве по электромагнитной совместимости 2004/108/EC
• Директиве по низкому напряжению 2006/95/EC

Подключения KL04NSB

Применение центра коммутации KL04NSB обеспечивает простое и безопасное подключение терморегуляторов и сервоприводов. KL04NSB всегда используйте вместе с KL08NSB от SALUS. Ниже описано три возможные конфигурации подключения:

• Две группы по 4 регулятора - напр. в каждой группе VS30 - по 1 шт. + VS35 - по 2 шт.
• Три группы по 4 регулятора, третья группа подключается к KL04NSB.
• Одна группа - Один регулятор VS30 (ведущий), который управляет функцией NSB на остальных 7-ми групповых регуляторах VS35. Для этого нужно установить перемычки 1-4 и 5-8, находящееся на сером поле, рядом с питанием центра коммутации. Если дополнительный модуль KL04NSB подсоединяется к KL08NSB, он не входит в эту конфигурацию и отдельный VS30 мастер термостат будет управлять группой VS35 термостатов, подключенных к KL04NSB на зоны с 9 до 12. Не следует устанавливать KL04NSB в местах подвергающихся попаданию прямых солнечных лучей или других источников тепла, а также в местах подвергающихся сквознякам. Рабочая влажность 95%. Время от времени вы можете протирать внешний корпус при помощи сухой ткани (нельзя применять никакие чистящие средства, а также сильные детергенты, так как они могут повредить устройству).

Индикация LED

• Тип подключения проводные
