EUROSTER 11B это современный микропроцессорный командо-контроллер зарядного насоса бака-аккумулятора ГВС. Командо-контроллер включает насос, если температура бака-аккумулятора ГВС понизится. Кроме того предохраняет бак-аккумулятор ГВС от охлаждения в случае низкой температуры или погасания нагревательного котла.

Командо-контроллер EUROSTER 11В снабжен системой АНТИСТОП, предотвращающей процесс заедания ротора неиспользуемого насоса. После отопительного сезона, каждые 14 дней он автоматически включает и запускает насос на 30 секунд. Чтобы система действовала после отопительного сезона, контроллер должен оставаться включенным.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Питательное напряжение: 230В / 50Гц Б) Потребление тока: макс. 7 мА (1.6 Вт)
• Максимальная нагрузка выхода: ЗА
• Длина проводов:

• питательный провод командо-контроллера: 1,5м.
• питательный провод насоса ГВС: 1,5м.
• датчиктемпературыбака-аккумулятора: 5м.
• датчик температуры источника тепла: 1,5м.

• Размеры (шир. x выс. x глуб.): 150 x 90 x 54 мм.
• КОМПЛЕКТ ПОСТАВКИ:

• Командо-контроллер с 2 датчиками температуры
• Зажимные ленты датчиков
• Распорные дюбели
• Руководство по эксплуатации
• Шаблон крепления

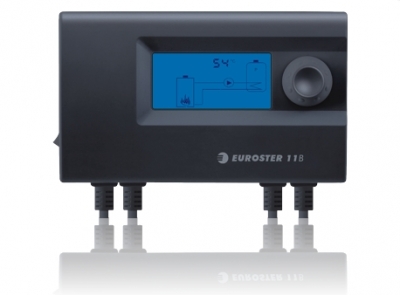

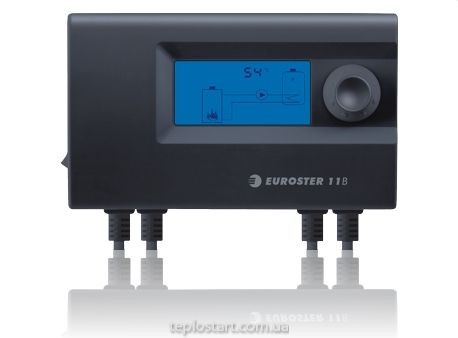

ВНЕШНИЙ ВИД

1. 1. Питательный провод командо-контроллера, 230В~
2. 2. Питательный провод зарядного насоса бака-аккумулятора ГВС, 230В~
3. 3. Провод датчика температуры бака ГВС
4. 4. Провод датчика температуры источника тепла (напр. котла Ц.О.)
5. 5. Сетевой включатель
6. 6. Дисплей LCD
7. 7. Вороток

ОПИСАНИЕ ДИСПЛЕЯ

1. Название устанавливаемого параметра - высвечивается во время подсмотра и изменения установки
2. Символ датчика температуры источника тепла (котла)
3. Символ ручной работы - горит во время ручного управления
4. Символ тревоги - пульсирует в случае появления тревожного СОСТОЯНИЯ
5. Презентация состояния топки (температуры источника тепла) - описание: ниже
6. Температура котла / Значение представляемого параметра
7. Температура бака-аккумулятора / Номер позиции меню
8. Символ насоса ГВС - горит во время работы насоса
9. Символ датчика температуры бака-аккумулятора ГВС

СХЕМА ПОДКЛЮЧЕНИЯ

1. Командо-контроллер EUROSTER 11В
2. Датчик температуры бака-аккумулятора ГВС
3. Бак-аккумулятор ГВС
4. Зарядный насос бака ГВС
5. Котел Ц.О. (источник тепла)
6. Датчик температуры источника тепла
7. Насос Ц.О.
8. Теплоприемник - обогреватель

620

10 -70

для насосов

230 В 50 Гц

90/150/54

5 -40

0 - 110

1

1,6

2 -10

3

1.5

проводные
