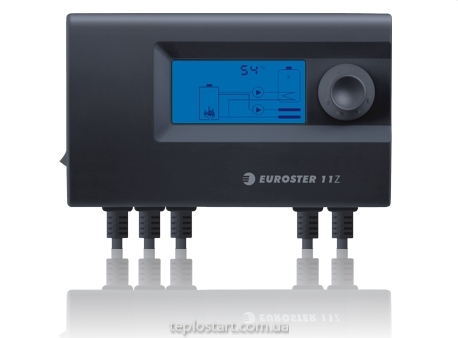

EUROSTER 11Z это современный микропроцессорный командо-контроллер двух насосов: насоса центрального отопления и зарядного насоса бака-аккумулятора ГВС, с возможностью включения приоритета ГВС. Командо-контроллер выключает насос центрального отопления, если температура нагревательного котла упадет ниже заданного значения. Если температура бака-аккумулятора ГВС понизится, командо-контроллер включает зарядный насос бака-аккумулятора. Кроме того предохраняет бак-аккумулятор ГВС от охлаждения, в случае низкой температуры или погасания нагревательного котла. Функция приоритета нагрева ГВС обеспечивает быстрейший нагрев бака-аккумулятора.

Командо-контроллер EUROSTER 11Z снабжен системой АНТИСТОП, предотвращающей процесс заедания ротора неиспользуемых насосов. После отопительного сезона, каждые 14 дней он автоматически включает и запускает насосы на 30 секунд. Чтобы система действовала после отопительного сезона, контроллер должен оставаться включенным.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

• Питательное напряжение: 230В / 50Гц
• Потребление тока: макс. 7 мA (1.6 Вт)
• Максимальная нагрузка выходов: 3A
• Длина проводов: питательный провод командо-контроллера: 1,5м / питательный провод насоса Ц.О.: 1,5м / питательный провод насоса ГВС: 1,5м / датчик температуры бака-аккумулятора: 5м / датчик температуры котла: 1,5м.
• Размеры (шир. x выс. x глуб.): 150x90x54 мм.

КОМПЛЕКТ ПОСТАВКИ

• Командо-контроллер с 2 датчиками температуры
• Зажимные ленты датчиков
• Распорные дюбели
• Руководство по эксплуатации
• Шаблон крепления

1. Питательный провод командо-контроллера, 230В~
2. Питательный провод насоса центрального отопления, 230В~
3. Питательный провод зарядного насоса бака-аккумулятора ГВС, 230В~
4. Провод датчика температуры бака ГВС
5. Провод датчика температуры котла Ц.О.
6. Сетевой включатель
7. Дисплей LCD
8. Вороток

1. Название устанавливаемого параметра – высвечивается во время подсмотра и изменения установки
2. Символ датчика температуры источника тепла (котла)
3. Символ ручной работы – горит во время ручного управления
4. Символ тревоги – пульсирует в случае появления тревожного состояния
5. Презентация состояния топки (температуры источника тепла) – описание ниже
6. Символ насоса ГВС – горит во время работы насоса
7. Символ насоса Ц.О. – горит во время работы насоса
8. Температура котла / Значение представляемого параметра
9. Температура бака-аккумулятора / Номер позиции меню
10. Символ датчика температуры бака-аккумулятора ГВС
11. Символ включения приоритета нагрева ГВС

1. Командо-контроллер EUROSTER 11Z
2. Датчик температуры бака-аккумулятора ГВС
3. Бак-аккумулятор ГВС
4. Зарядный насос бака ГВС
5. Котел Ц.О.
6. Датчик температуры Ц.О.
7. Насос Ц.О.
8. Теплоприемник – обогреватель

720

Ц.О.: 20 - 80 / 20 - 70

для насосов

~230 B, 50 Гц

90/150/54

5 - 40

0 - 110

1.6

2 -10

бака-аккумулятора: 5м / котла: 1,5м

проводные
