Электронный командо-контроллер  насоса  центрального  отопления  EUROSTER 11C предназначен  для  автоматического  включения  и  выключения  циркуляционного  насоса, в зависимости от температуры. Комплект: командо-контроллер – насос осуществляет  принудительную циркуляцию воды в  установках  Ц.О.  с  угольным  и  газовым  котлами,  без  системы  управляющей  работой насоса. Датчик командо-контроллера измеряет температуру подачи воды в систему Ц.О. В  установке  Ц.О.  с  угольным  котлом  командо-контроллер  выключит контурный насос после погасания пламени в котле. Накачка  воды  при погасшем пламени  не рекомендуется, так как тяга воздуха  в дымовую трубу  вызывает более быстрое остывание  воды в котле, чем в радиаторах. Оптимальную температуру можно установить с помощью воротка контроллера (чаще всего ок. 40ºC).

В  установке  Ц.О.  с  газовым  котлом  температура  установленная  на  командо-контроллере  должна  быть  ниже  температуры  установленной  на  термостате в котле Ц.О. Установление воротка контроллера на температуру выше точки росы предотвращает запотевание котла в ходе разогрева воды в установке Ц.О.

Командо-контроллер EUROSTER 11C снабжен системой АНТИСТОП, предотвращающей процесс  заедания  ротора  неиспользуемого  насоса.  После  отопительного  сезона Е11С каждые  14  дней  автоматически включает  и  запускает насос  на  ок.  30  секунд.  Чтобы система  действовала  после  отопительного  сезона,  контроллер  должен  оставаться включенным.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

• Питательное напряжение: 230 В 50 Гц
• Максимальнаянагрузка выхода: 3А
• Гистерезис: 5°C
• Длина проводов: 1,5м.
• Размеры (шир. xвыс. xглуб.): 150x90x54мм.

КОМПЛЕКТ ПОСТАВКИ

• Командо-контроллер с датчиком температуры
• Зажимная лента датчика
• Распорные дюбели
• Руководство по эксплуатации
• Шаблон крепления

РАБОТА КОМАНДО-КОНТРОЛЛЕРА

Контроллер  включает и  выключает  насос в  зависимости  от температуры,  установленной на  воротке.  Насос  включается,  если  температура  датчика  выше  установленной, а выключается, если температура упадет ниже значения, установленного на контроллере.

РУЧНАЯ РАБОТА

Командо-контроллер  EUROSTER 11C  дает возможность включить насос вручную. Это очень полезно, например при удалении воздуха из системы отопления.

• Установить  включатель  непрерывной  работы  (8.)  в  положение  I (загорается красный светодиод)
• Насос  работает  беспрерывно,  независимо  от  температуры  установленной на контроллере и от действительной температуры в месте крепления датчика.

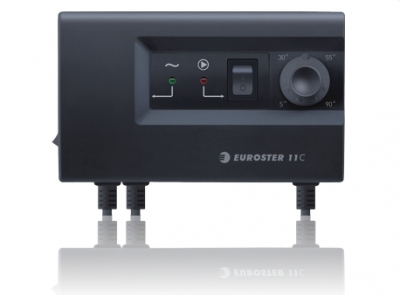

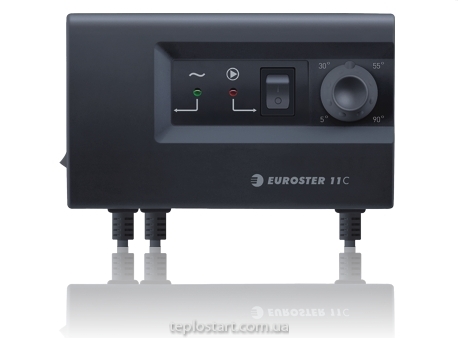

ВНЕШНИЙ ВИД

1. Сетевой включатель
2. Питательный провод командо-контроллера, 230 В 50 Гц
3. Питательный провод насоса,230 В 50 Гц
4. Провод датчика температуры котла
5. Вороток регулировки температуры
6. Индикация работы командо-контроллера
7. Индикация работы насоса
8. Включатель непрерывной работы

1. Командо-контроллер EUROSTER 11/11C
2. КотелЦ.О. (дополнительный)
3. Котел Ц.О.
4. Датчик температуры
5. Насос Ц.О.
6. Теплоприемник– обогреватель

520

для насосов

230 В 50 Гц

90/150/54

5 - 90

5 - 90

1

1.4

3

1.5

проводные
