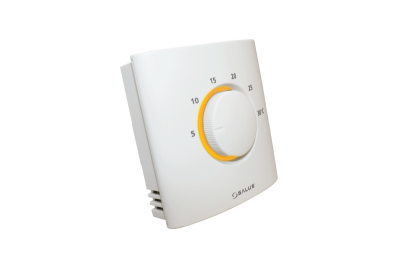

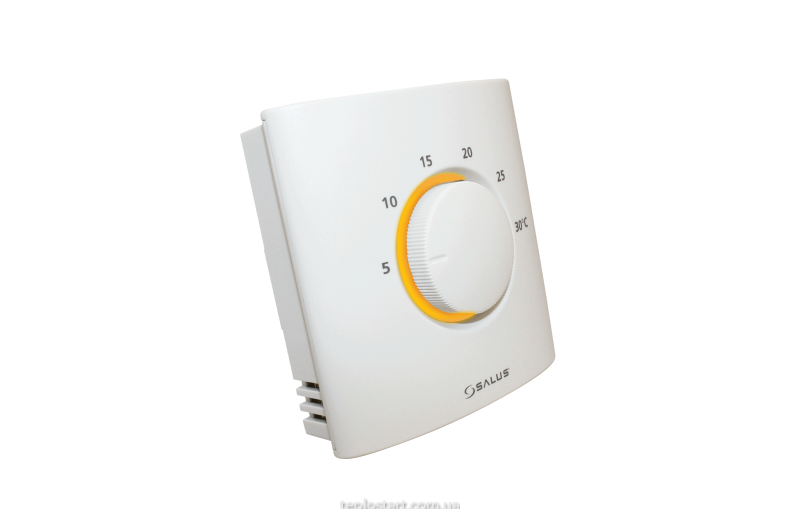

Электронный терморегулятор Salus ERT20

Электронный комнатный терморегуляторERT20контролирует температуру в сухих закрытых помещениях при максимальной относительной влажности 95%. Требуемая температура может быть установлена легко и удобно, при помощи регулировочного рычажка. Электронный контроль гарантирует поддержку постоянной заданной температуры, а также автоматический запуск функции снижения температуры, если это требуется.

Cвойства

• Система динамического управленияPWM
• Система защиты клапанаVP
• ФункцияNSB
• Подсвечиваемая ручка настройки, когда регулятор включает отопительное устройство
• Отчетливо видимая температурная шкала
• Предназначен для систем отопления водяными теплыми полами
• Подключение к центру коммутации KL06

Функции и системы

Система (PWM) Pulse-Width-Modulation

Перенагрев помещения это основная проблема, встречаемая в системе полового отопления, а именно после достижения заданной температуры в комнате, наступает ее постоянное повышение, даже при выключенном термостатическом клапане. Терморегулятор ERT20 решает эту проблему эффективным способом, благодаря использованию системы PWM. Эта система контролирует рабочее время, а также частоту открытия и закрытия использованных сервомоторов по отношению к росту температуры в помещении. Результатом чего является добавочная экономия, комфорт, а также отсутствие перенагрева помещения.

Внимание:В случае радиаторных или конвекционных систем отопления регулятор ERT20 предоставляет возможность выключить систему (PWM).

Нагревание/охлаждение

Комнатный терморегулятор ERT20 предоставляет возможность выбора функций нагревания или охлаждения. Заводские настройки регулятора предусматривают использование функции нагревания. Чтобы включить функцию охлаждения надо с помощью отвёртки снять заднюю крышку и установить переключательиз позиции «heat» в позицию «cool». При режиме функции охлаждения система (PWM) автоматически выключена.

Защита клапанов - система VP

Для обеспечения правильной работы сервомоторов, клапанов, а также для увеличения срока их работы в ситуации, когда системой не пользуются долгое время, например, летом, модель ERT20 использует функцию защиты термоклапанов. Термоклапаны запускаются посредством управляющего устройства раз в неделю, даже если отопление не требуется.

Функция снижения температуры - NSB (Night Set Back)

ERT20 может изменять температуру в течение суток, что гарантирует эффективное управление системой отопления. Функция снижения температуры дает возможность снижать ее на 4°С, без-регулирования термостата. Это так называемое «ночное снижение температуры». Функция NSB в регуляторе ERT20 активируется посредством внешнего сигнала, передаваемого планкой фирмы Salus модель KL06. Сигнал передается планке при помощи недельного регулятора фирмы Salus модель ERT50. Регулятор ERT20 должен быть подключен к планке KL06 при помощи 4-жильного провода. Если мы не подключим поле, обозначенное часами, тогда функция NSB не будет активна, но остальные функции регулятора будут правильно работать.

Внимание:Функция NSB активируется регулятором ERT50, который должен быть подключенным к планке KL06 в секции, обозначенной номером 1.

Технические характеристики

• Питание: 230V/24V/50Hz
• Макс. коммутируемый ток: 10 (2) A
• Гистерезис: 0,5°C
• Диапазон рабочей температуры: 5°C - 30°C
• Температура хранения: -20°C - + 60°C

СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема подключения 1

Подключение посредством 4-жильного провода - использование всех функций системы.

Схема подключения 2

Подключение посредством 3-жильного провода - использование всех функций регулятора, за исключением функции ночного снижения температуры NSВ.

• Тип подключения проводные
